产品介绍
1 、概论
普讯物联网有限公司生产的远程视频遥控遥测终端（下面简称视频 RTU），视频 RTU广泛用于水文系统、环保、电力、铁路、气象、油田、森林防火、水质、农业监测等各个领域。能够采集雨量、水位、流速、温度 等多种实时数据，并向远程服务器上报。可以定时采集视频或拍照图片同时上传至多个服务器（CS 普讯服务器、SZY206-2016 水资源服务器、SL651 水文服务器、HJ212 环保服务器）。并具有远程设置和管理功能。
视频 RTU 结合本公司提供的 CS 服务器软件、水资源服务器软件、SL651 水文服务器软件、环保服务器软件、PC 客 户端软件、WEB 服务器软件、Adroid 手机 APP、边缘视频服务器、PC 视频客户端一起组成物联网系统。
物联网系统由云（远程云端）、边（视频边缘服务器）、端（视频RTU终端）、客（PC客户端）、移（移动APP）构成。为用户提供完整数字水利、数字环保、物联网的解决方案。
2、产品特点
2.1 视频录像特点
支持国标协议GB/T28181的IPC(网络摄像机)接入并内置国标信令服务器，IPC 即插即用的无需任何设置。且支持接入串口摄像机进行拍摄。可定时抓拍、一键巡检抓拍和远程平台抓拍，并可定时录制（默认1 小时录制一次）短视频（默认录制30 秒）。
2.2 OSD字符叠加特点
OSD 字符叠加(自动叠加RTU 采集的传感器数据，并在视频上实时显示和更新），使用IPC(网络摄像机)能实时叠加传感器数据，不需要专用的摄像机和OSD 字符叠加器(降低了功耗)，降低了采购设备的成本，施工难度，施工成本，二次维护的成本。
2.3 自定义传感器特点
支持自定义传感器，不需要熟悉编程，能看懂ModBus规约，用户就可自行接入传感器并设置自定义传感器点位数，10 分钟左右就能集成一款全新的传感器。
2.4 网络功能特点
RTU 可同时接入有线网络和4G 无线网络，当有4G且WAN 口接外网时，自动切换到有线模式（节省流量），当有线网络无法通迅时，则自动调换至4G 无线网络以保正通讯。
2.5 服务器平台特点
视频RTU支持多中心，最多上传5个中心（1个主站和4个备用站）。支持多种规约（0-普讯规约1-水资源规约2-水文规约（含广东水文规约）3-环保规约）服务器平台。
2.6 自动唤醒特点
可远程设置休眠模式（低功耗），当传感器参数达到阈值时会自动唤醒视频RTU 进行数据采集并上报。也可以远程设置工作模式。
3 、产品功能
3.1 数据采集及存储
（1）数据采集：支持雨量、水位、水温、流量、流速、位移、闸门开度、电压......等多种数据采集。通过RS485接口，接485接口的雨量计、水位计、流速计以及自定义传感器等,采集数据保存在TF卡内。
（2）采集接口：视频RTU有RS45-1、RS485-2、RS485-3、RS485-4等4个485通讯端口，用于连接485 接口的传感器（4个485接口可接所有类型传感器，采集各种数据，4个RS485接口均可接自定义传感器）；另有TTL接口（接LoRa数传电台（和RS232 接口（备用）。
（3）采集设置：以上采集接口，均可以通过PC 客户端远程设置某接口接什么传感器。均可通过PC 客户端远程设置自定义传感器来采集数据并上报。
（4）实时数据：通过客户召测，可实现返回采集数据。
（5）智能采集：支持传感器即插即用功能，接入传感即采集该传感器数据，不接入则不采集。采集到数据则上报，否则不上报该数据。
（6）图片拍照：支持定时自拍、一键巡检抓拍和远程平台抓拍。通过 LAN 网络接口，最多可以外接4台国标协议 GB/T28181的IPC摄像机，采集IPC摄像机图片并保存到TF卡内，当存贮不足时，会自动删除最早的图片
（7）数据存储：可存储至少10 年的历史数据。并可以将图片保存在本地，当TF 存贮容量不足时，自动删除早期的图片。
3.2 数据上报
（1）图片上传：可将图片上传至远程服务器；
（2）数据上报：定时上报数据至远程服务器；支持多中心，最多上传5个中心（1个主站和4个备用站）。支持多种规约（0-普讯规约 1-水资源规约 2-水文规约 (含广东水文规约) 3-环保规约）。
（3）断点续传：支持断点续传。
（4）异常处理：当电压不足或采集的数据超出上限或低于下限时，自动上报异常至远程服务器
3.3 OSD 字符叠加
（1）OSD 字符叠加(自动叠加RTU采集的传感器数据，并在视频上实时显示和更新），使用IPC(网络摄像机)能实时叠加传感器数据，不需要专用的摄像机和OSD字符叠加器(降低了功耗)，降低了采购设备的成本，施工难度，施工成本，二次维护的成本。
3.4 网络功能
（1）网络功能：支持有线网络和4G 无线网络两种模式。当有4G无线网络且有WAN口有接外网时，会自动切换到有线模式（节省流量），当有线网络无法通迅时，则自动调换至4G无线网络以保正通讯。注：RTU 默认局域网IP 为192.168.1.1网段，接入有线网络时，需要设置RTU的局域网网段与上级网段（有线连接的路由器网段）不一样（例如上级网段为 192.1681.1，则应设置RTU局域网网段为其他网段，例如：192.168.2
（2）网关功能：视频 RTU 具有网关功能，可接入各类网络设备，为其它网络设备实现互联网接入功能
3.5 多种规约
（1）多种规约：符合《普讯数据通讯规约》（PX001-2021）、《水文监测数据通信规约》（SL651-2014）、《水资源监测数据传输规约》（SZY206-2016）、《环保监测数据传输规约》（HJ212-2017）
3.6 现场与远程调试
（1）现场调试：本产品自带wifi功能，现场可以通过手提电脑，使用普讯PC客户端软件，对视频RTU进行参数设置：如设置拍照参数（定时拍照时间、拍照参数等）、上报参数设置、数据报警上下限设置（具体见PC客户端使用说明），现场召测等
（2）远程设置：可远程使用PC客户端对RTU的参数进行设置（连通外网情况下）
（3）远程升级：可远程升级 RTU 固件
（4）自动注册：RTU 在首次上线时，会自动注册到服务器（自动分配ID号）
（5）数传电台（选配）：可接入LoRa数传电台，实现远程数据测控，并提供LoRa源代码供二次开发。
3.7 视频功能
（1）视频功能：可定时（默认1小时录制一次）录制IPC网络摄像机的短视频（默认录制30秒），并保存在本地TF卡内。当视频占用TF卡3分之1内存后，则自动删除较早的视频。支持的视频格式为h265、h264。
（2）视频录像：支持国标协议GB/T28181的IPC(网络摄像机)接入并内置国标信令服务器，IPC 即插即用的无需任何设置。
（3）视频支持：支持国标协议GB/T28181的网络摄像机（如海康）。
（4）视频上传：可将录制的视频上传到视频边缘服务器保存。通过客户端或WEB端可播放该视频
（5）实时视频：通过PC客户端，实时播放某台IPC的视频。
3.8 其他功能
（1）云台控制：本地或远程控制IPC的云台（左右旋转、上下旋转、变焦）。
（2）自动巡航：巡航拍照、巡航视频。预置点设置。
（3）电压检测：电压过低自动报警
4 、技术参数
4.1 基本参数
（1）产品尺寸：195x165x30(mm)
（2）输入电压：DC7V~30V（标称电压 DC12V），最大电流：350mA（DC12V），最大功率：4.2W
（3）休眠（主控休眠时）：DC12V 电流：14mA 功率：0.17mW
4.2 通讯参数
（1）无线通迅：4G全网通（目前只支持全向卡，定向卡需要添加白名单）
（2）Wifi 通迅：有
4.3存贮参数
（1）外部存贮器：可插入 16～128G 的 TF 存贮卡
（2）存贮内容：采集的数据、图片、视频
4.4 服务器参数
（1）远程服务器：默认连接一个CS服务器，另可以设置4个备用服务器（包含SZY206 水资源规约服务器、SL651水文规约服务器、HJ212环保规约服务器等4个备用服务器）
（2）服务器通讯规约：可以设置其通讯规约为《普讯数据通讯规约》（PX001-2021）、《水文监测数据通信规约》（SL651-2014）、《水资源监测数据传输规约》（SZY206-2016）、《环保监测数据传输规约》（HJ212-2017）等4个规约。
4.5 拍摄参数
（1）支持的网络摄像机（IPC）：海康、大华等，支持绝大部分国标协议GB/T28181的 IPC
（2）图片格式：jpeg
（3）视频压缩格式：h265、h264
（4）单路视频每分钟视频占用存贮：h265：约2M，h264：约10M（注：占用内存因分辩率、场景等不同，会有较大差异）
4.6其他参数
（1）程序远程升级功能：有
（2）断点续传功能：有
（3）LoRa数传电台（选配）：内置或外置一个LoRa主机，LoRa主机可带多个LoRa从机；
5、RTU 接口
5.1 电源接口
（1）电源接口：输入DC7～30V（具有防反接、防雷、防浪涌功能）
（2）IPC摄像机电源输出：一个，12V电源输出（向IPC摄像机供电）
5.2 网络接口
（1）WNA 网口：1个外网网口，可接入外部线网络（野外使用时不接）
（2）LAN网口：4个内网网口，接本地局域网，可连接4台IPC摄像机
（3）USB 口：1 个，可插U盘，现场升级固件用。
5.3 卡插槽
（1）TF卡插槽：插TF卡（用于存贮图片、数据）
（2）SIM卡插槽：插手机卡（用于4G无线通讯）
5.4 天线接口
（1）Wifi 天线接口：2 个
（2）4G天线接口：1 个
（3）LoRa 主机天线：1 个（选配）
5.5 通讯接口
（1）485 接口：具有RS485-1（雨量）、RS485-2（水位）、RS485-3（备用）、RS485-4等4 个，除了大部分已经写入协议的传感器，用户还可以自行接入传感器，选择自定义传感器（环保）模式来自行设置未写入协议的传感
（2）TTL 接口：1 个，用于外接Lora 主机
（3） RS232 接口：1 个，备用
5.6 传感器接入支持
接口 | 支持的传感器 | 采集的数据 | 传感器类型 | 备注 |
RS485-1 | 0- 雨量计演示模式 1- 自定义传感器（环保） 2- 雨量计样品（普讯） 3- JD-02D 徐州伟思水务科技有限公司雨量计 4- RS-YL-N01-6S 双翻斗雨量计（北斗智星） 5- RC-MQ-201-C4 超声波明渠流量计 | 模拟雨量自定义 雨量 雨量雨量 流量 | 模拟雨量 485 自定义 485 雨量计 485 雨量计 485 雨量计 超声波流量计 |
|
RS485-2 | 0- 水位计（演示） 1- 自定义传感器（环保） 2-[天津项目]四川合睿达 波特率 9600 3-[深水院]南京葛南实业 GL-1A 型，量水堰计 4-[BDZX]南京葛南实业 WMP-0.35G 型，投入式水位计 5- WYQ-80 型气泡水位计[徐州市伟思水务] 6- 峟思 VWP 型投入式水位计 北斗智星水位计 7- 雷达水位计（深水院） 8- SZY-102 一体式超声波液位计 | 模拟水位 自定义 水位 量水堰水位 水位 水位 水位 水位 液位 | 模拟水位 485 自定义水位计 量水堰水位计 投入水位计 气泡水位计 投入水位计 雷达水位计 超声波液位计 |
|
RS485-3 | 0-流速计（演示） | 演示流速 | 流速 |
|
| 1- 自定义传感器（环保） 2- 大气压计（深水院） 3- 气温传感器（深水院） 4- LoRa 渗压计（深水院） 5- 达林科技 DL10-M485 温度计 6- 串口摄像机（尚鑫航） 7- RC-MQ-201-C4 超声波明渠流量计 | 自定义 485气压计 485气温计 LoRa 渗压计气温计 串口摄像机 流量计 | 485自定义 气压 气温气压气 图片 超声波流量计 |
|
RS485-4 （RS285-2） | 0- 水位计（演示） 1- 自定义传感器（环保） 2-[天津项目]四川合睿达 波特率 9600 3-[深水院]南京葛南实业 GL-1A 型，量水堰计 4-[BDZX]南京葛南实业 WMP-0.35G 型，投入式水位计 5- WYQ-80 型气泡水位计[徐州市伟思水务] 6- 峟思 VWP 型投入式水位计 北斗智星水位计 7- 雷达水位计（深水院） 8- SZY-102 一体式超声波液位计 | 模拟水位 自定义 水位 量水堰水位 水位 水位 水位 水位 液位 | 模拟水位 485 自定义水位计 量水堰水位计投入水位计 气泡水位计 投入水位计 雷达水位计 超声波液位计 |
|
TTL | 0- 调试模式 1- 自定义传感器（环保） 2- LoRa 主机 | 调试 自定义 无线数控电台 | 无 自定义可设置 |
|
RS232 | 0- 调试模式 1- 自定义传感器（环保） 2-RS232 | 调试 自定义 调试 | 无 自定义无 |
|
6、其他接口
（1）2路开关接口：外接开关输入（备用）
（2）音频接口（选配）：1 个
7、RTU物联网系统组成
7.1 RTU 终端
RTU 终端，主要安装在水库、河流等野外的设备，可外接4台国标协议GB/T 28181的IPC网络摄像机和多种传感器（含已写入协议的传感器和自定义传感器）。用于采集视频、图片、雨量、水位、流速 等多种数据，保存在本地TF卡里，并上传到服务器。RTU终端内置STC单片机，专门用于数据采集。提供STC单片机源码供用户进行二次开发。
7.2 CS 服务器
CS 服务器（软件）：含MySql 数据库，安装在远程互联网上的服务器上，需要有互联网的IP，功能是和RTU通讯，接收RTU上传的图片、数据并保存于服务器数据库；
7.3 SZY206 水资源服务器
SZY206 水资源服务器（软件）：含 MySql 数据库，免费提供该服务器软件给用户使用。主要功能是接收 SZY206 水资源规约的 RTU 数据和图片，并保存到数据库里。该服务器还提供了 SZY206 水资源规约的测试功能，适合 RTU 对规约的测试和调试。
7.4 SL651 水文服务器
SL651水文服务器（软件）：含 MySql 数据库，免费提供该服务器软件给用户使用。主要功能是接收 SL651水文规约（含广东水文）的RTU数据和图片，并保存到数据库里。该服务器还提供了SL651水文规约的测试功能，适合RTU对规约的测试和调试。
7.5 HJ 环保服务器
HJ 环保服务器（软件）：含 MySql 数据库，免费提供该服务器软件给用户使用。主要功能是接收HJ环保规约的RTU数据和图片，并保存到数据库里。该服务器还提供了HJ 环保规约的测试功能，适合RTU 对规约的测试和调试。
7.6 WEB 服务器
WEB服务器（软件）：安装在远程互联网上的服务器上，提供在浏览器上查看RTU的图片和数据,并具有RTU的管理功能。
7.7 PC 客户端
PC 客户端（软件）：安装在用户电脑上，主要为用户提供远程操作 RTU 的功能。提供远程全面设置功能。并具有现场调试 RTU 的功能。
7.8 安卓客户端
安卓客户端：（开发中）安卓手机APP，功能类同PC客户端，可在手机上对 RTU远程管理和现场调试，如参数设置、图片召拍、读取实时数据、实时视频等。
7.9 边缘视频服务器
边缘视频服务器（软件）：含 MySql 数据库。它主要用于保存视频和视频回放、直播等功能。安装在单位或机房的电脑上（需要接外网，无需固定 IP），与 RTU 连接，保存 RTU 上传的视频，并供视频客户端查看视频和网页查看视频功能。
7.10 PC 视频客户端
PC视频客户端（软件）：安装在电脑上的软件，提供查看视频的功能。
8、视频功能
8.1 拍摄视频
可定时（默认1小时录制一次）录制IPC 网络摄像机的短视频（默认录制30 秒），保存在本地TF卡内。支持国标协议 GB/T 28181的 IPC 网络摄像机（如海康），支持的视频格式为h265、h264。
8.2 边缘视频服务器
保存视频RTU上传的视频，供PC 视频客户端和WEB 浏览、播放视频文件。该服务器无需固定IP，降低使用成本，易于布置。一台边缘视频服务器，可管理多达64 台RTU 所接的IPC 摄像机。可保存视频至边缘视频服务器本地。它主要用于保存视频和视频回放、直播等功能。安装在单位或机房的电脑上（需要接外网，无需固定IP），和RTU 连接，保存RTU上传的视频，并供视频客户端查看视频和网页查看视频功能。
8.3 PC 视频客户端
可播放RTU的视频文件，并可在线直播。
9 、选配部件
9.1 LoRa 数传电台
（1）LoRa 数传电台：LoRa 数传电台可实现无线远距离外接传感器功能
（2）应用环境：当数据采集点（如水位计）离 RTU 有一定距离时（如几百米～2 千米），布线成本高或不易布线时，可考虑 LoRa 数传电台进行数据采集，并将数据传到 RTU 后集中上传到服务器。
（3）传输数据：适用传输短帧，不易传输如图片等大数据。
（4）LoRa 数传电台至少由 2 个以上组成，即 1 个主机，带多个分机。主机连接 RTU，分机则布置在采集点，连接水位、温度等传感器。并具有低静态功耗。
9.2 TF 存贮卡
（1）容量：16G～128G
（2）品牌：推荐三星（三星的更稳定）
9.3 IPC 摄像机
（1）支持的IPC品牌：海康、大华，支持绝大部分国标协议GB/T28181的IPC。
（2）球机、枪机
9.4 音频功能
（1）音频接口1个（选配）
10、产品清单
（1）视频 RTU 终端（配接线端子、未配SIM 手机卡，未配TF卡），SIM 卡(只支持全向卡)和 TF 由用户自配或选配
（2）天线：3 根（4G 和 WIFI 天线）、LoRa 天线为选配
（3）产品合格证
（4 安装使用说明书
（5）选配件详见八

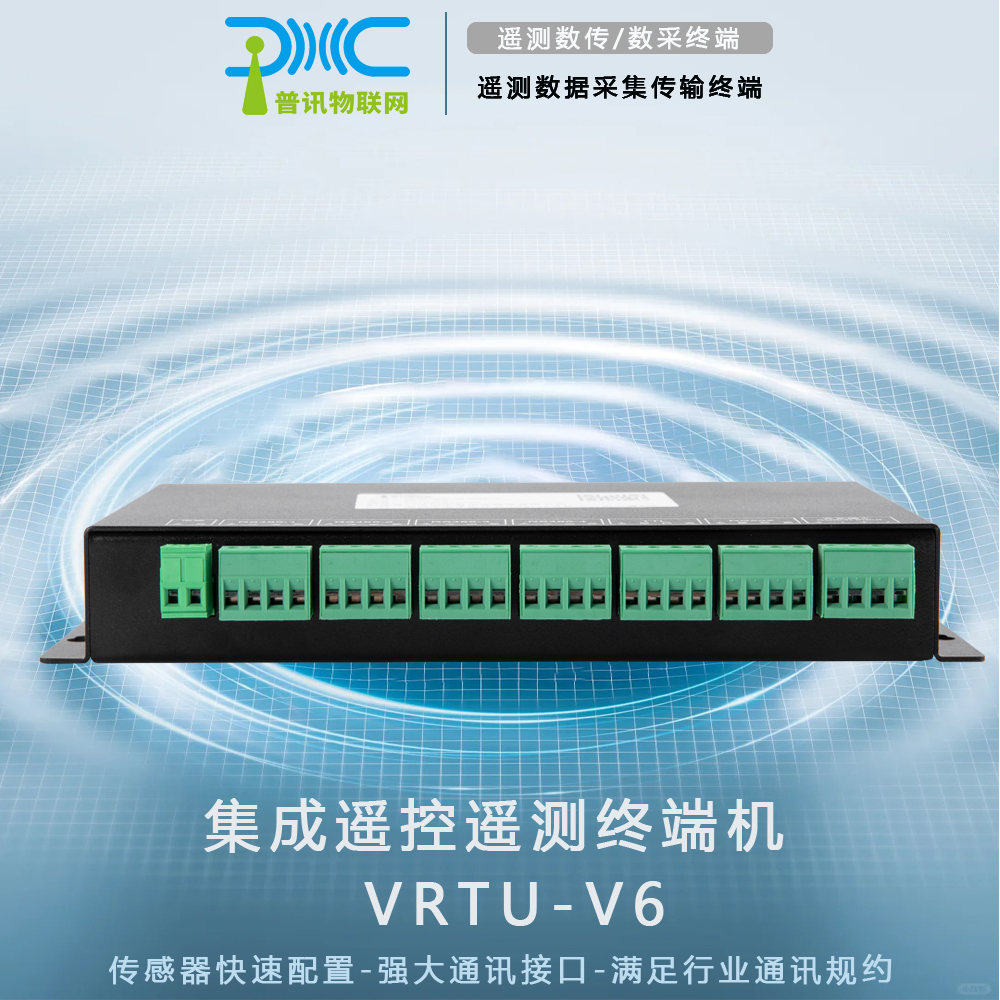

11、 视频RTU实物图。

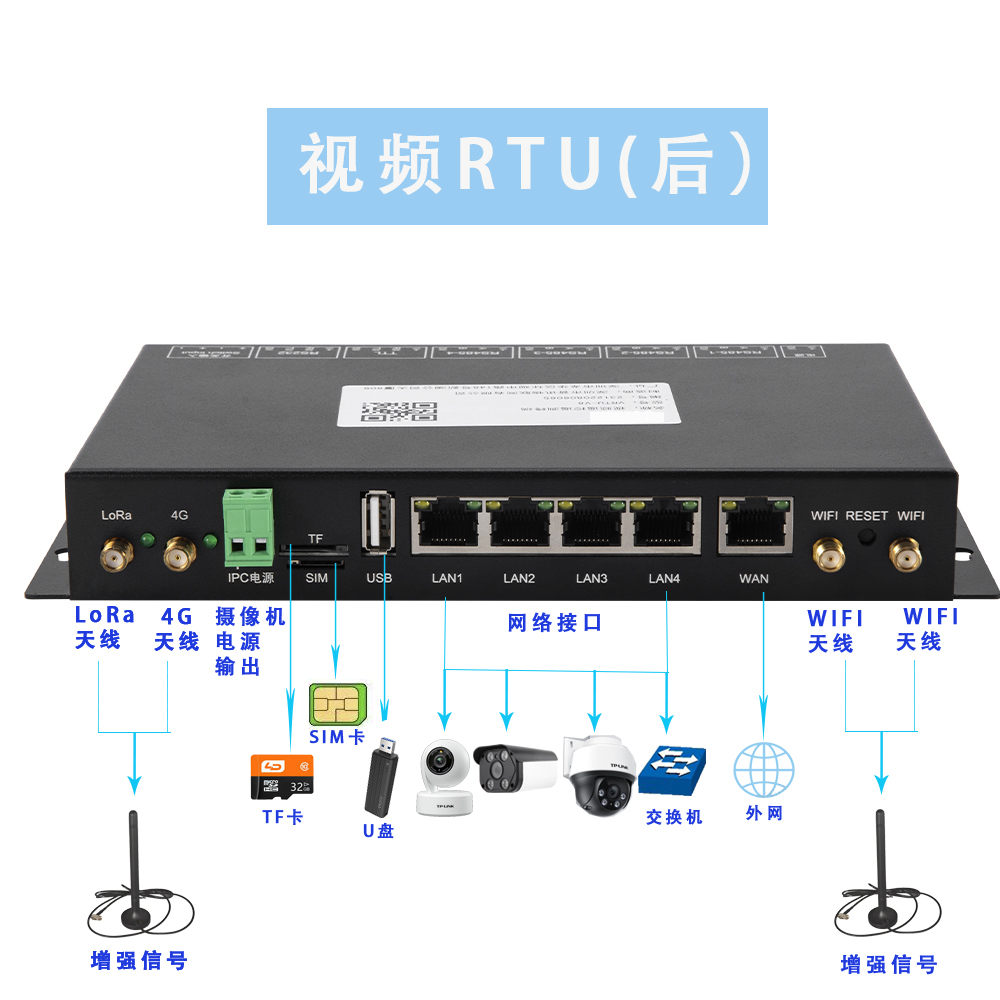

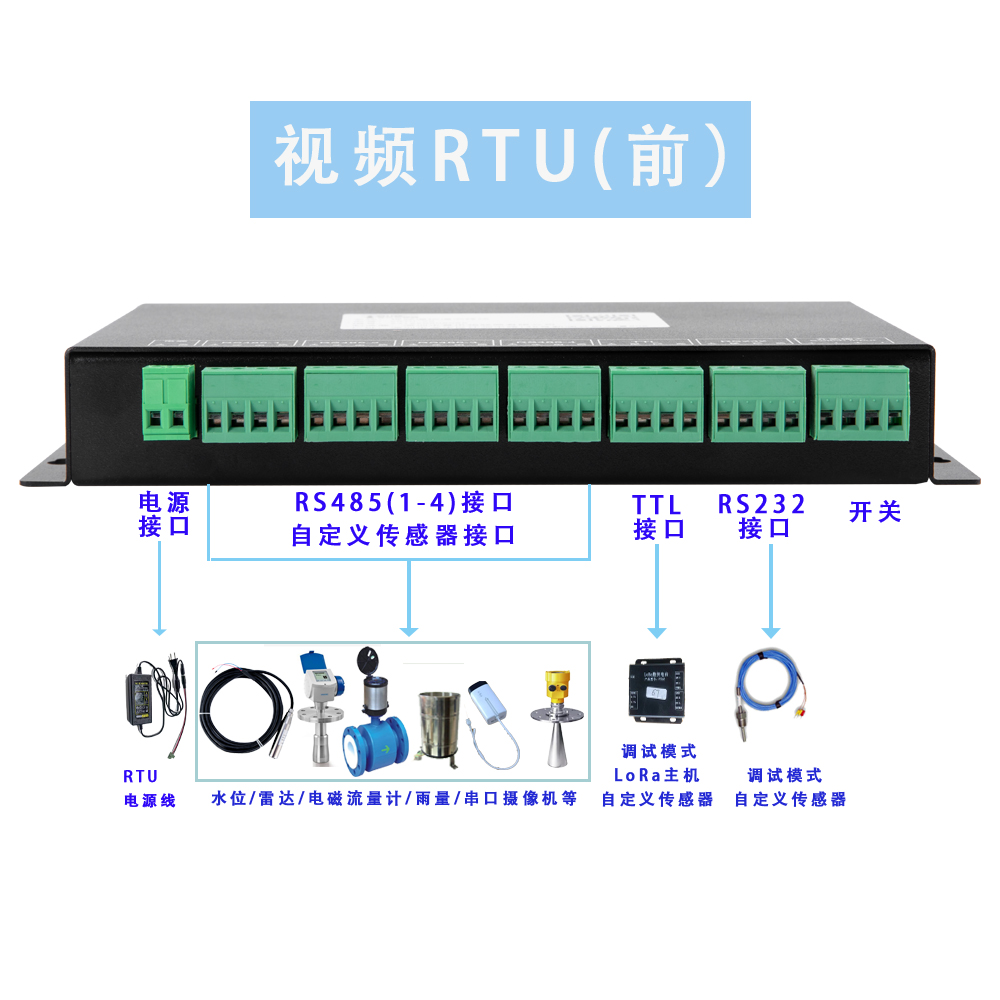

11.1 视频RTU接线示意图

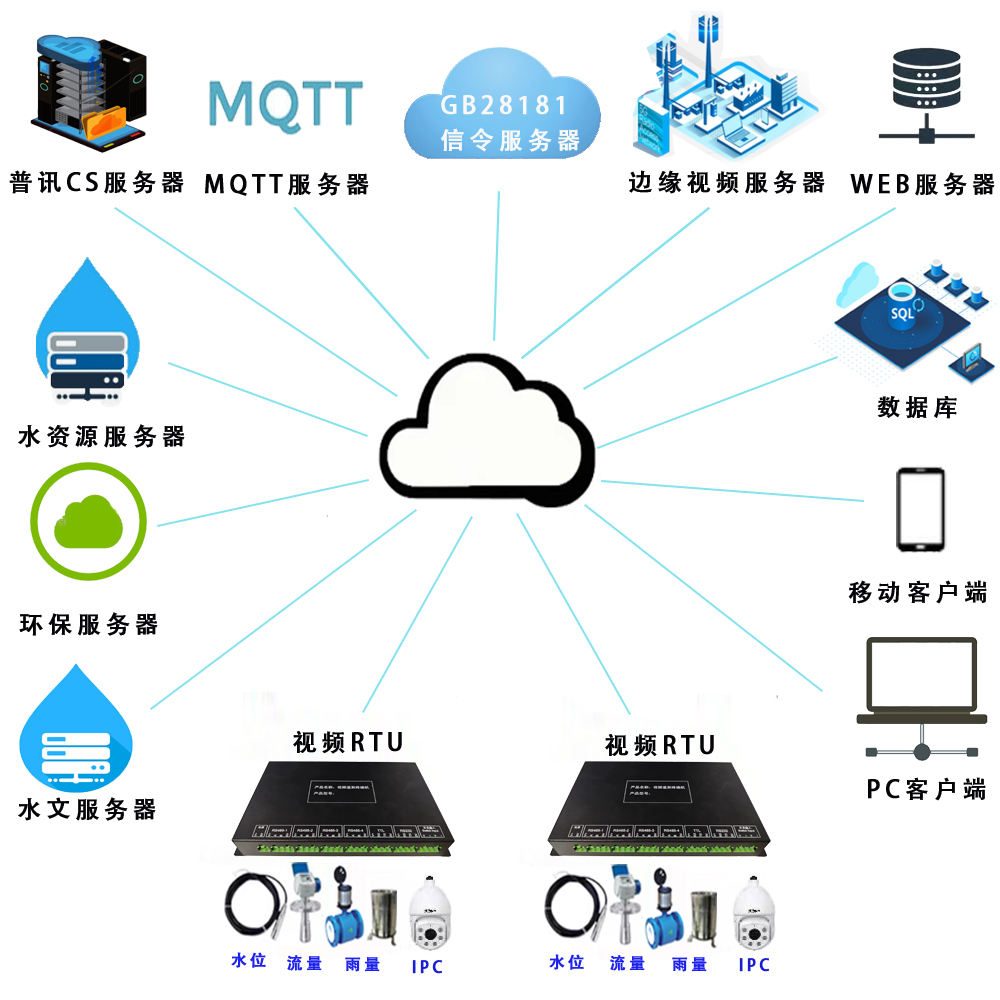

11.2 视频RTU系统结构图

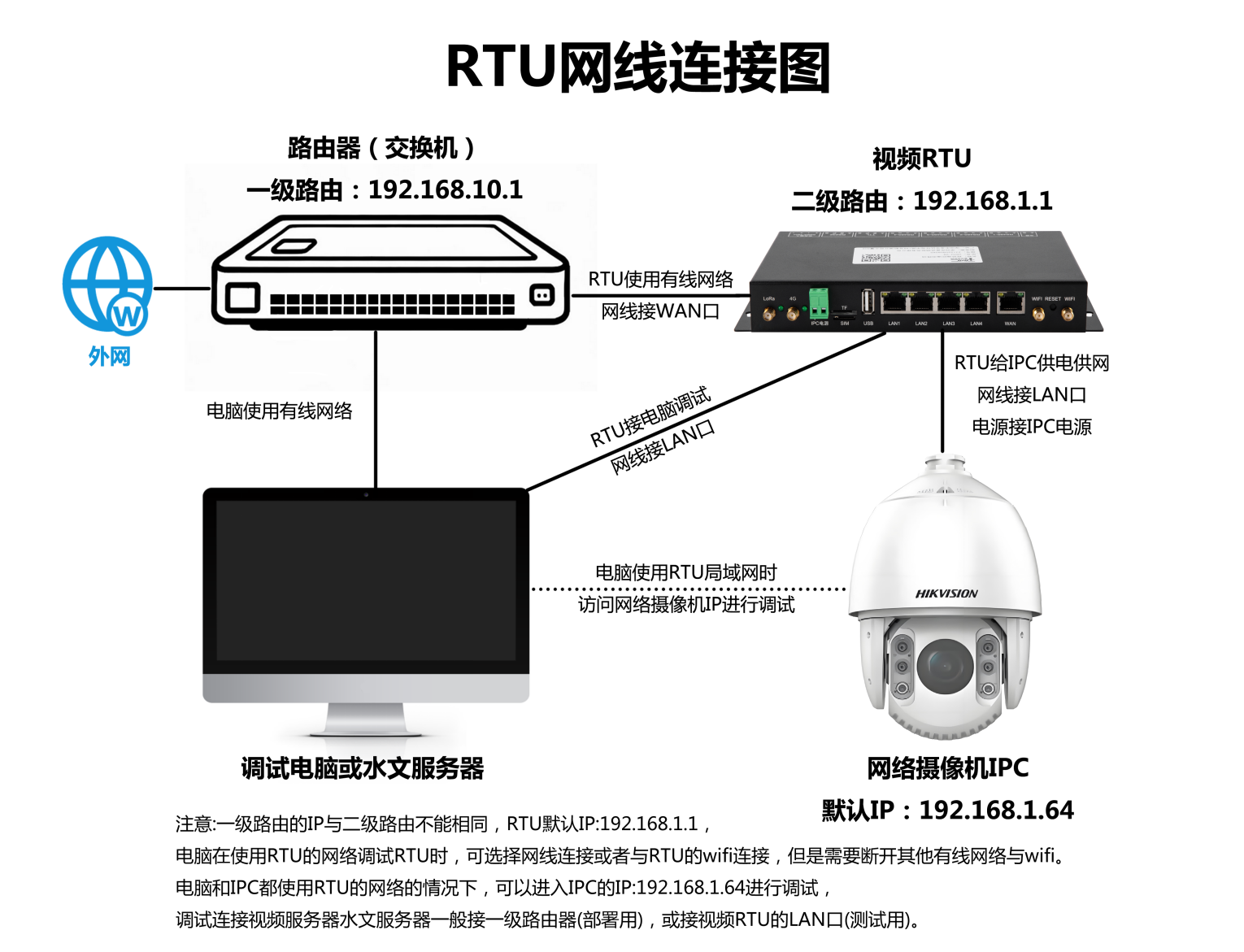

11.3 RTU接网线示意图
12 、技术支持
（1）本产品实行部分开源（提供视频RTU 单片机的源代码），用户可以进行其它功能的开发。
（2）CS服务器目标代码（免费使用），CS服务器源码只针对签约用户；
（3）PC客户端目标代码（免费）
（4）Android手机端APP（免费）
（5）WEB源代码开源（ASP.NET）
（6）其它资料（开源）
（7）资料或软件下载：http://www.pcmk.cn
（8）QQ群：1151618302（加群时必须注明购买订单号），自行下载。
注：由于整个系统技术复杂，涉及面广，源代码较复杂。我司无法对用户的开源代码部分一一作答。故开源代码不提供任何技术咨询，需要技术咨询的，需要收取咨询费用。
