一、方案背景
我国水电站非常多，为促进经济发展发挥了重要作用，但随之带来的生态问题也不容忽视。一些水电站因生态下泄流量不足造成部分河段减水、脱水甚至干涸，一定程度上影响了河流的正常生态功能和群众的生产、生活。为保护河流生态环境，推动水资源科学、合理、有序开发和可持续利用，各地水利和环保部门相继出来措施对不满足生态流量下泄要求的水电站责令整改或挂牌督办。
水利部发布了《水利部生态环境部关于加强长江经济带小水电站生态流量监管的通知》（水电[2019]241号）。为做好小水电站生态流量监管平台建设工作，水利部组织编制了《水利部办公厅关于印发小水电站生态流量监管平台技术指导意见的通知》（办水电函〔2019〕1378 号）。环境保护部国家能源局下发“关于深化落实水电开发生态环境保护措施的通知”（环发[2014]65号）中央开启最严水资源治理《水十条》中，提出了对河道生态流量的监控要求。
二、系统概述
生态流量监测系统适用于远程监测水库、河流等的实时水位（或流量）、水电站的实时下泄流量等数据，并结合电站生产运行数据进行监测与统计分析。系统支持视频监控，数据与视频信号互为补充，提供实时场景，便于及时掌握电站上下游主要河流水源变化情况，并及时预警，满足绿色、环保、生态、发电等多方面的要求。

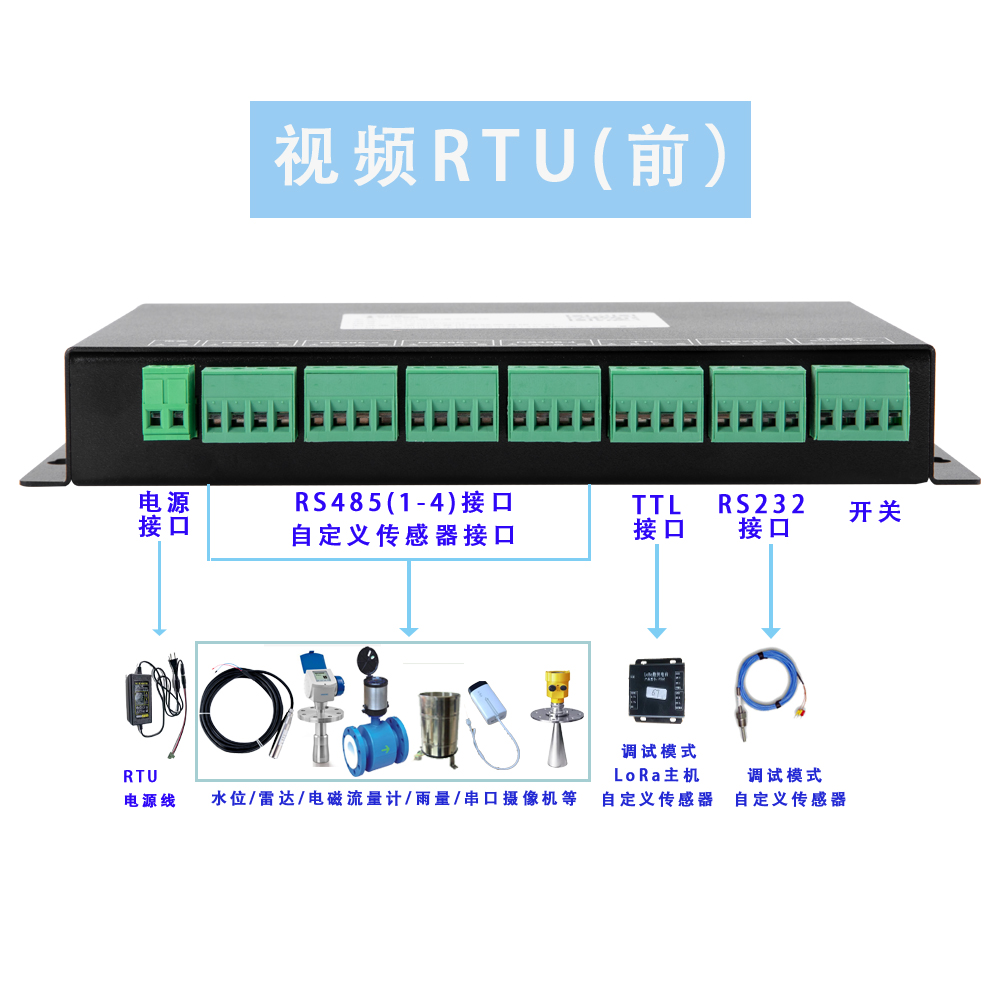

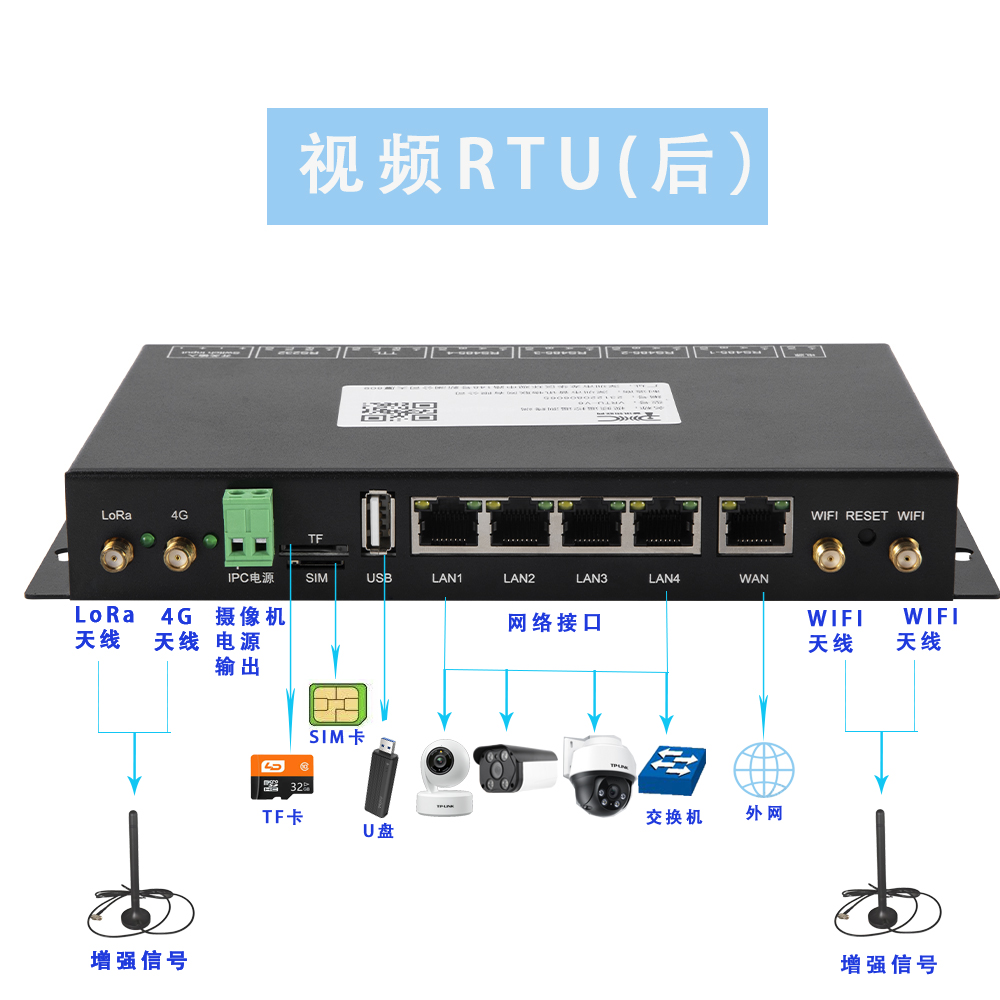

广东普讯物联网利用现代化物联网技术，自主研发了Vrtu-V6远程遥测终端系列设备为中心，实现以自动化流量和视频监控为主，以各类前端传感器如水位计、流量计和视频等相互补充的形式进行水位、流量的信息采集，利用4G/5G无线网络或有线网络，实现监测点、监控中心和下泄流量信息中心之间的信息传输，实现流量信息采集、传输、处理，形成综合数据库。同时，提供现场视频图像，加以辅助判定，为管理人员及环保部门提供真实可靠的流量/水位等数据信息，当水位/流量过低或满足不了要求时，及时通过平台预警，实现系统监督监管的实时性。

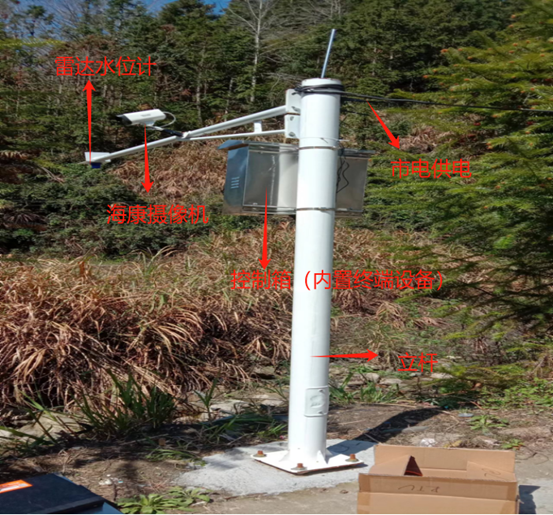

三、系统组成

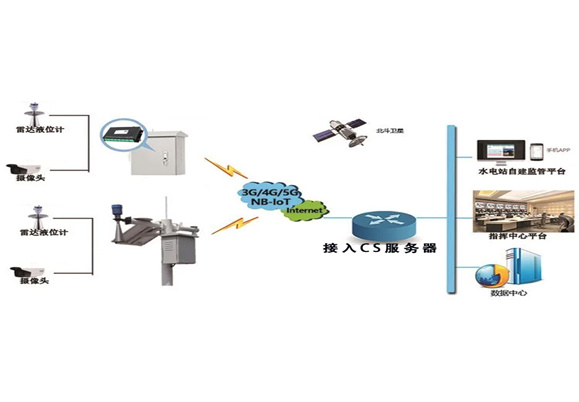

水电站生态流量监测系统包括数据通信采集设备、数据分析与监控系统、数据处理与传输系统及远程数据管理中心等。
(一)生态流量一般由以下几个方面组成：
1、水位流量：可以根据现场环境选择多普勒超声波流量计（接触式）或者雷达流量计（包含雷达流速仪和雷达水位计）（非接触式）。
2、图像视频：用于拍摄下泄口或者是流量计安装处的视频图像，通过internet或者GPRS将数据传输至服务器远端可以查看。
3、供电系统：用于给整套系统进行供电、根据现场环境可以选择太阳能供电或者市电供电。
4、通信设备：可以通过遥测终端机将采集到的传感器数据通过GPRS或者interet发送至云端。
5、数据查看：数据可以通过遥测终端机发送至数据服务器、用户可以通过云平台或者手机浏览器远程查看数据，数据也可以发送至相应监管部门的服务器。
(二)、数据传输方式：
1、光纤有线传输：采用光纤或者有线宽带网络。适合安装点有网络且下泄流量站点离的比较近的地方可以考虑采用这种方式。2、GPRS/4G无线通信：采用GPRS或者4G信号将数据和视频图像传输至服务器。适合安装点比较远、无法布线的场合。3、北斗通信：采用北斗短报文进行通信，遥测终端机采集到的数据通过北斗短报文的形式发送至一台北斗接收机上，北斗接收机将数据进行转发。适合安装点无网络信号的地方
（三）、系统功能：
1、实时监测下泄流量

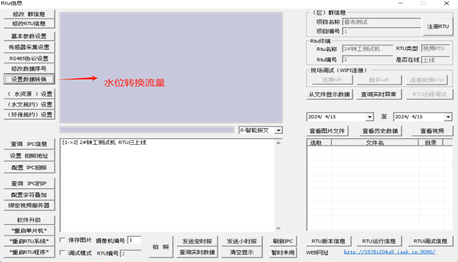

Vrtu-V6遥测终端机，，通过前端传感器雷达液位计自定义实时采集液位值，通过终端机的数据转换功能使用液位值折算出流量数据并远传至中心。还可扩展监测雨量、温度等。

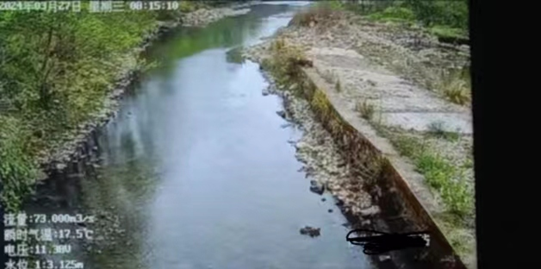

2、视频/图像上叠加实时流量数据
Vrtu-V6遥测终端机通过内部程序，为视频/图像叠加电站统计代码、电站名称、采样时间、实时流量数据、核定流量等信息，远传至中心。
3、视频/图像监控泄水口实况
Vrtu-V6遥测终端机控制摄像头/照相机，定时拍照、保存、推送图像至中心，实时视频监控，支持GB/T28181视频传输协议。
4、按水利/环保部标准通信规约上报至省平台
采用光纤或者有线宽带网络或者GPRS/4G无线通信；可传输视频图片数据
具备多种上报规约(一站多发，多种规约同时多发)
《普讯数据通讯规约（PX001-2021)》
《水文监测数据通讯规约（SL651-2014)》
《水资源监测数据传输规约（SZY206-2016)》
《环保监测数据传输规约（HJ212-2017）》
其他特殊规约可定制开发

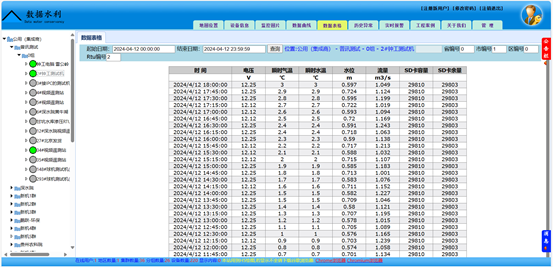

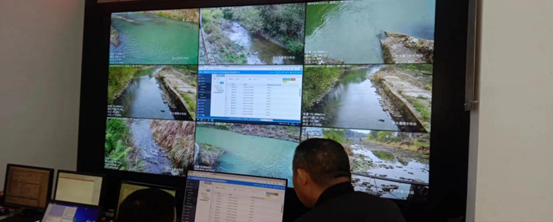

5、远程监测管理平台
